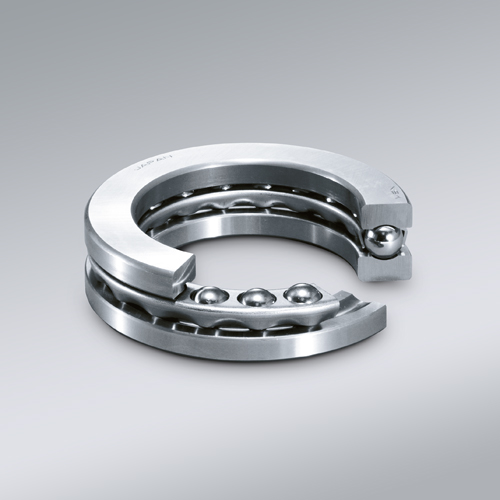

NSK的推力球軸承采用高速運轉時可承受推力載荷的設計,由帶有球滾動的滾道溝的墊圈狀套圈構成。由于套圈為座墊形，因此，推力球軸承被分為平底座墊型和調心球面座墊型兩種類型。另外，這種軸承可承受軸向載荷，但不能承受徑向載荷。
NSK的推力球軸承有單向型和雙向型兩種。單向型推力球軸承由兩個套圈（軸圈和軸承座圈）和一個裝有球的保持架構成。雙向型推力球軸承由三個套圈和兩個裝有球的保持架構成。如果是雙向型，則采取由裝有球的兩個保持架夾住軸圈的形式。
NSK的推力球軸承有單向型和雙向型兩種。單向型推力球軸承由兩個套圈（軸圈和軸承座圈）和一個裝有球的保持架構成。雙向型推力球軸承由三個套圈和兩個裝有球的保持架構成。如果是雙向型，則采取由裝有球的兩個保持架夾住軸圈的形式。
特點
- 1. 備有單向、雙向兩種類型
- 2. 為了容許有安裝誤差，無論是單向還是雙向，都可以選擇球面調心球面座墊型或帶球面座圈型。

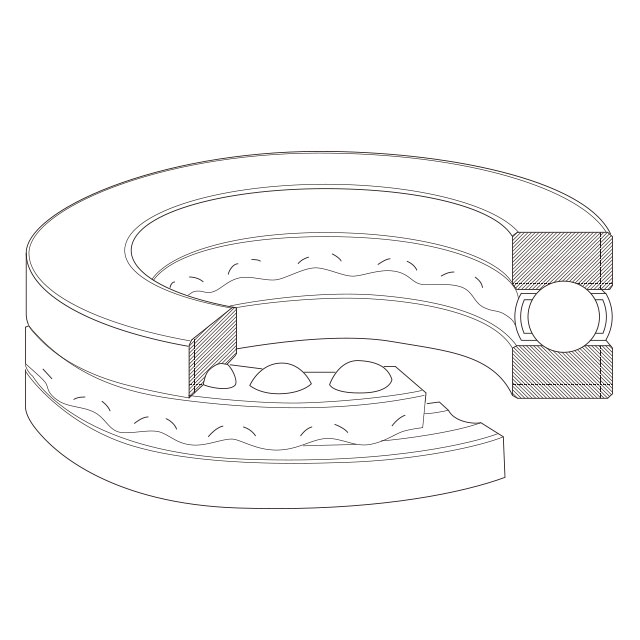

單向推力球軸承
這種球軸承可承受單方向上的軸向載荷。

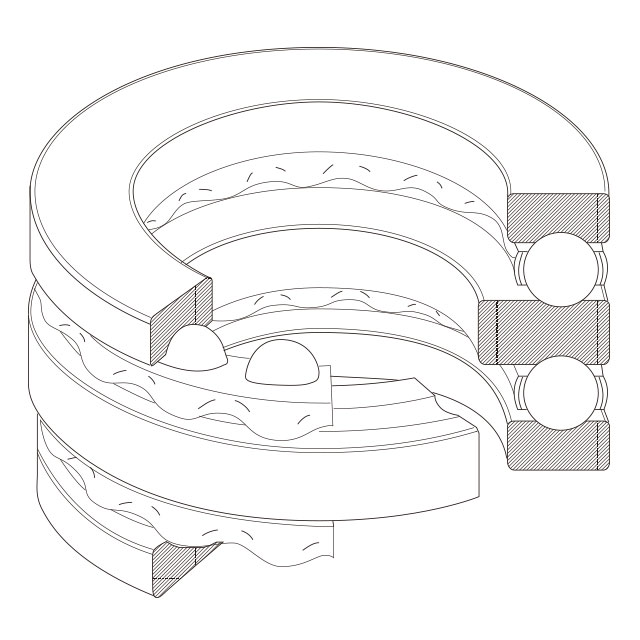

雙向推力球軸承
這種球軸承可承受雙方向上的軸向載荷。
