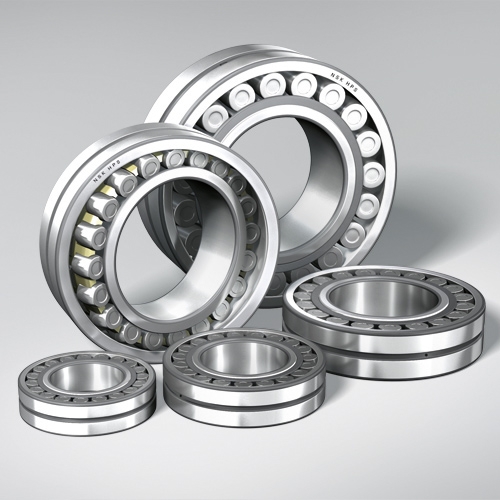

調心滾子軸承，如圖所示，有高負荷容量設計的EA型，C型，CD型，CA型。設計上， EA型，C型，CD型 為沖壓保持架， CA型為銅合金車制保持架。EA 型軸承具有高負荷容量，低轉矩的特長。
EA 型的標準設計是帶有油孔油槽的，對于其他類型， 為了供給潤滑劑，也可以設置油槽和油孔，對于外徑小于180mm的軸承，若需要帶油槽油孔，則請在向NSK訂購時，在軸承型號上標上E4，對于外徑大于180mm的軸承，其標準設計為帶油槽和油孔的（軸承型號帶有E4）。
另外，使用帶有油槽，油孔的軸承時，因軸承油槽深度有限。所以如在外殼內徑上也設置出油槽則更為有效 。
