1.HTF系列的特點和技術
-
1.超高負載
針對高負載用途特殊設計的內部規格,和本公司標準品相比,額定載荷大幅提高。 -
2. 優異的耐久性
采用超高載荷容量,且對螺母內的負載分布進行了均一化設計改善(專利申請中),并選定了高負載用潤滑脂,大幅提高來耐久性。 -
3. 針對使用條件的選型技術
針對高載荷,小行程等使用條件,滾珠絲杠選型和壽命計算等技術水平顯著提高,NSK可對選型方案詳細計算分析。 -
4. 豐富的系列組合
在軸徑45~140mm,導程10~25mm范圍內的組合中,同有34種標準規格。
◆精度等級(JIS):C5、Ct7級
同時,可以對應高摩擦力矩傳遞所需的各種軸端形狀(鍵槽,角型花鍵,復雜花鍵,直齒齒輪等)
非標準規格請與NSK聯系。

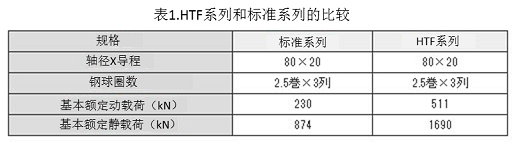

1.1超高負載容量

隨著高載荷用特殊的溝槽形狀/尺寸使用及鋼球徑增大,額定載荷大幅提高。
1.2螺母內負載分布的均一化
-
(1) 螺母內負載鋼球的分布狀態一般存在3次元的不平衡,因此負載分布會產生不均勻的狀態。
→對策[1-1][1-2]:通過對鋼球循環的配列進行最優化設計,螺母內的鋼球分布接近對稱,由此實現了負載分布均一化。 -
(2) 高載荷情況下,絲杠軸、螺母的軸向伸縮不能忽略,受此影響負載分布不均勻。
→対策[2] :為了使絲杠軸、螺母各自的影響相互抵消,絲杠軸、螺母的剛度達到平衡的同時,通過將施加給兩者的載荷作用點作用于相反側,實現了負載分布的均一化。
負載分布均一化的對策[1-1]
通過將鋼球循環管的設計為180 °相位分布,達到了徑向載荷平衡。

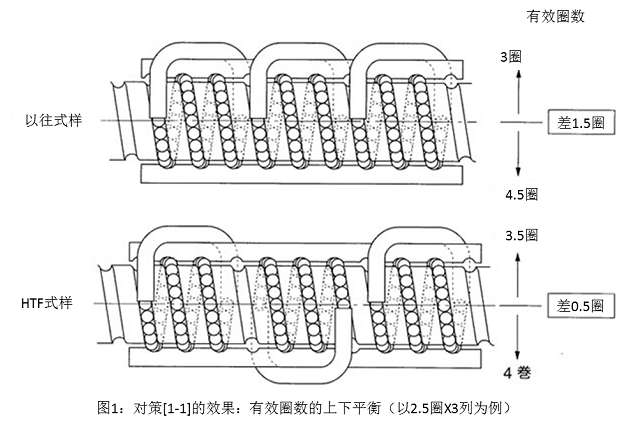

![圖1 對策[1-1]的效果:有效圈數的上下平衡(以2.5圈X3列為例)](img/ball17/ball17_02.png)
負載分布的均一化對策[1-2]
通過將鋼球循環管在軸向的分布設計為左右對稱,達到了偏轉力矩平衡。

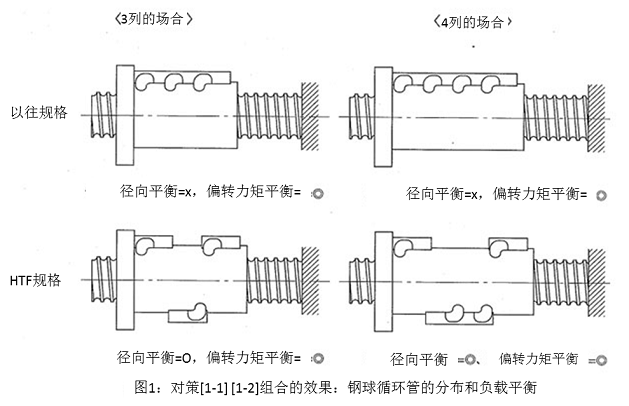

![圖1:對策[1-1] [1-2]組合的效果:鋼球循環管的分布和負載平衡](img/ball17/ball17_03.png)
負載分布的均一化對策[2]
如下圖(A)所示,絲杠軸、螺母的負載作用點設置到相反側,絲杠軸和螺母的軸向伸縮影響就會相互抵消。

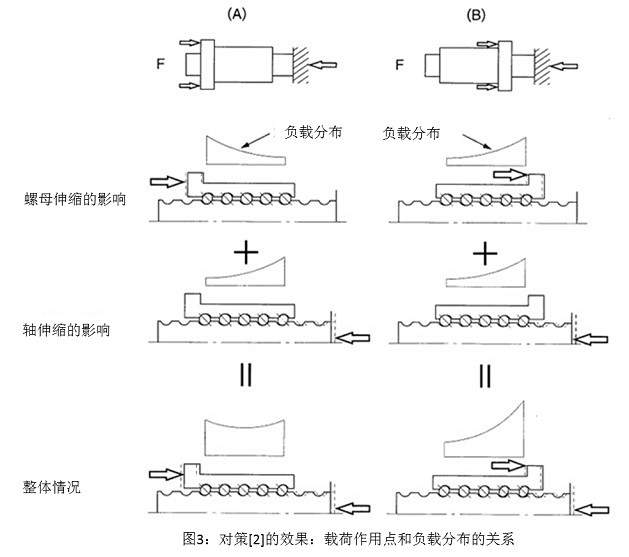

![圖3 對策[2]的效果:載荷作用點和負載分布的關系](img/ball17/ball17_04.png)

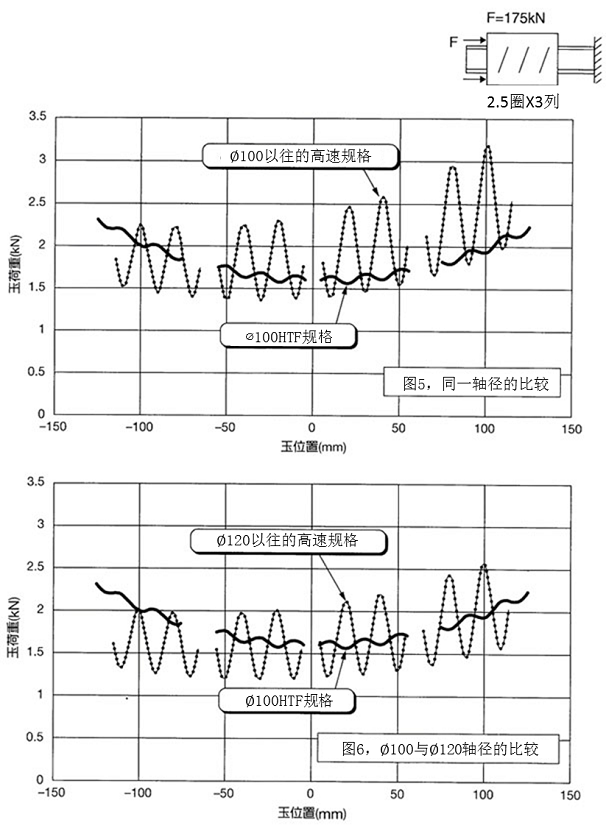

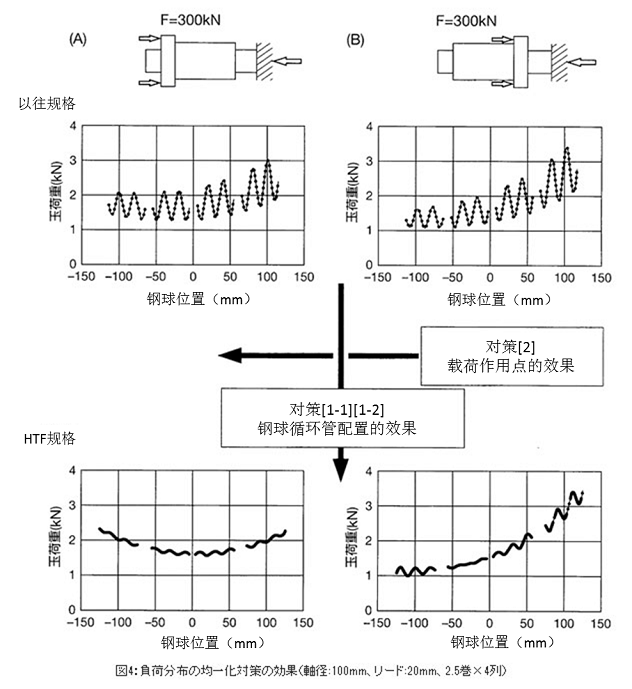

負載分布的比較計算舉例
對各鋼球的負載進行解析、計算,如圖所示為與以螺母中心作為原點的軸方向鋼球位置的關系。

負載分布的比較計算舉例(2)
針對減小尺寸的可能,進行計算

2.驅動裝置的清潔度評價方法
◆實驗樣品
(絲杠軸徑80mm、導程20mm、2.5卷X3列)
- TP0:SFT8020-7.5 (以往規格、標準潤滑脂)
- TP1:HTF8020-7.5 (HTF規格、標準潤滑脂)
- TP2:HTF8020-7.5 (HTF規格、高載荷用潤滑脂)
◆實驗條件
- 最大軸向載荷:289kN
- 行程:50mm
-
最大接觸面壓
以往規格:2340MPa
HTF規格:2220MPa

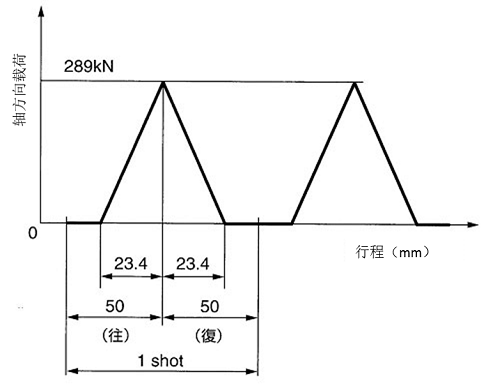

◆負載條件

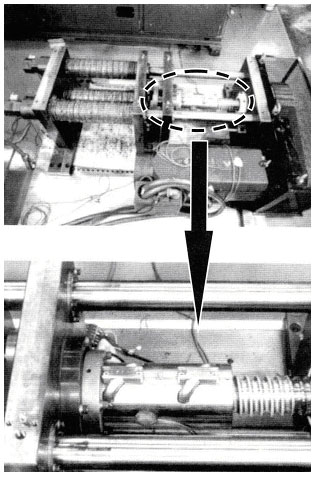

◆實驗裝置

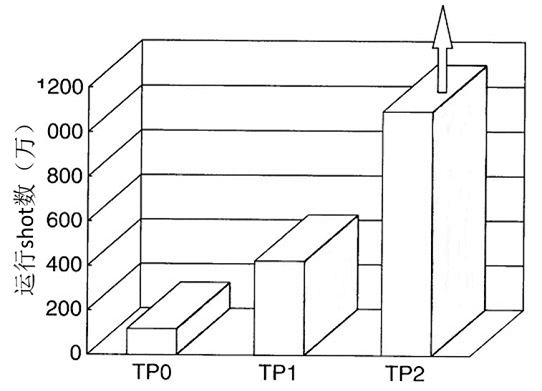

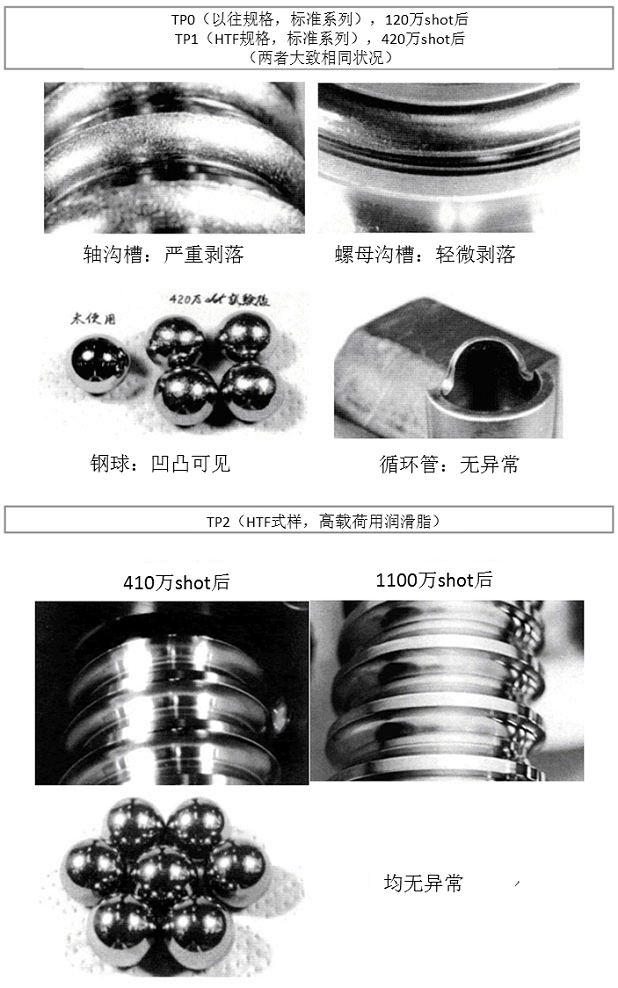

◆實驗結果
運行循環次數
- TP0(以往規格,標準潤滑脂):壽命120萬次循環
- TP1(HTF規格,標準潤滑脂):壽命420萬次循環
- TP2(HTF規格,高載荷用潤滑脂):壽命1100萬次循環,無異常

◆結論
- HTF規格實現了以往規格3倍以上的耐久性。
- 正確的選用潤滑脂有助于提高耐久性。

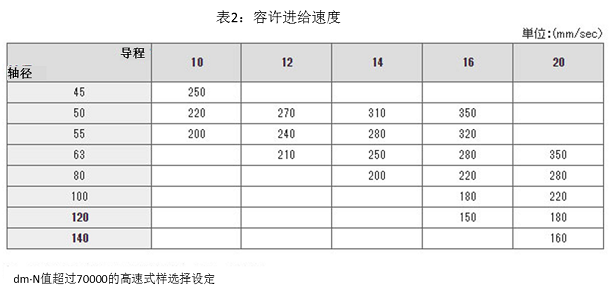

3.高速化的對應
HTF規格: dm?N值~70000 (注) dm : 鋼球節圓直徑、N : 轉速

4.HTF系列用途舉例
目前為止已經實現了較困難的高負載領域的電動化。
應用實例:
- 電動射出成型機(射出軸、合模軸)
- IC集成電路壓力機
- 打孔機
- 伺服汽缸
- 彎曲機、切斷機
等
