            精機產品?技術報告:NSK直線導軌的極限速度與溫升

            一般情況下,滾動系統相對于滑動系統,靜摩擦系數與動摩擦系數的差較小,由進給速度引起的動摩擦系數沒有明顯變化。這就是近年來在高速化顯著的機床行業里作為滾動系統的直線導軌被廣泛使用的原因之一。
            使用直線導軌的機床,幾乎均與滾珠絲杠配合使用,但直線導軌與滾珠絲杠的鋼球公轉速度進行比較,可知滾珠絲杠在運行相同直線移動量時鋼球運動距離更長(圖1)。比例約為πDpw/L,通常為5~20。在此, Dpw代表滾珠絲杠P.C.D,L代表滾珠絲杠導程。因此直線導軌與滾珠絲杠成對使用時,若在滾珠絲杠的極限速度內,直線導軌速度就沒有任何問題。

            圖1 滾珠絲杠和直線導軌的鋼球移動軌跡

            直線導軌單體最高速度可達100m/min。不過,需要使用超過NSK最大制作長度的軌道時,由于軌道需要進行拼接,因此需要特別注意控制拼接部的安裝誤差。超過100m/min進給速度時,需要選用高速專用的潤滑劑牌號和適當?shù)谋pB(yǎng)管理,同時組裝時也需要注意直線導軌的安裝誤差。關于安裝誤差的影響,例如圖2中所示,存在平行度誤差時,因為滑塊被安裝臺限制,直線導軌上的載荷存在變動。在高速且受到?jīng)_擊力作用時,壽命會顯著的降低。

            直線導軌運轉時的溫升舉例如表1所示。如前文所述,直線導軌與滾珠絲杠相比鋼球的運行速度較慢,產生的熱量從安裝部熱傳導到達裝置整體,傳導面積很大,因此溫升較小。因為直線導軌的安裝機臺為鋁板材料,不同種類金屬熱膨脹系數不同,即使兩者間沒有溫差,也要注意由于溫度變化引起的整體變形與直線導軌的過大內應力。

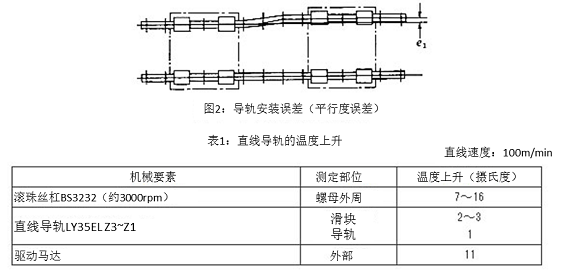

            圖2 導軌安裝誤差(平行度誤差)&表1:直線導軌的溫度上升
