            精機產品?技術報告:NSK直線導軌的運行精度

            安裝直線導軌的機械裝置,控制運行精度的因素有以下兩個:直線導軌單體的運行精度和直線運動平臺的運行精度。為了采用最合適的精度等級,提供關于這兩點的相關參考。

            1. 直線導軌單體的運行精度

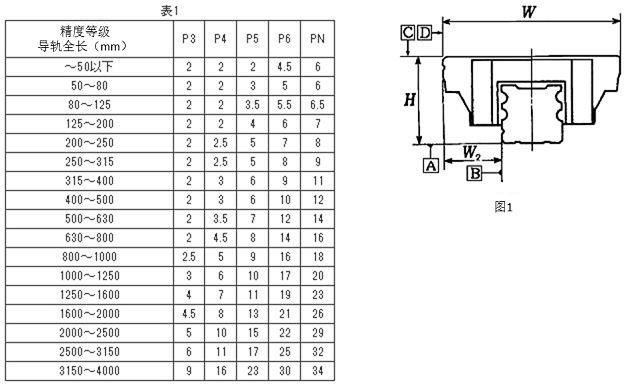

            NSK把直線導軌單體的運行精度規定為“運行平行度”。運行平行度是導軌的滑塊沿導軌長度方向移動時產生的滑塊基準面相對于導軌基準面的變動量。運行平行度的測量位置如圖1的H1及W2方向,規格值根據直線導軌的精度等級和導軌的長度決定,如表1所示。

            2. 工作臺的運行精度

            圖2顯示的是凹形狀機臺上所安裝的直線導軌。通常,機臺所用直線導軌都是采用2根導軌,每根導軌裝配2個滑塊(共4個滑塊),采用這種組合方式時,圖2作出了顯示工作臺中央點運動軌跡的半徑為r的圓弧。這個被稱為“平均化效果”,一般在使用4個滑塊支撐的場合,安裝面的精度誤差能降低為原來的1/3。
            在例1所示的條件下,安裝機臺的精度容許值D1為25μm,而直線導軌能到達8μm.
            根據這種平均化效果,對于直線導軌單體的運行平行度而言,選擇最合適的精度則尤為重要。

            圖2:工作臺的運行精度
