            精機產品?技術報告:NSK直線導軌的耐沖擊性

            1. 哥特式溝槽及其特長

            滾動引導的特性受到其鋼球溝槽形狀的影響很大。鋼球溝槽形狀有圖1所示的單一圓弧狀的圓弧溝槽,也有2個圓弧組合起來的哥特式溝槽。對于哥特式溝槽,如圖2所示溝槽和導軌的中心一致時,球與溝槽為4點接觸。也就是說,4點接觸時,如圖3所示,如果溝槽中心偏心,就會變?yōu)?點接觸,這就是偏心哥特式溝槽。

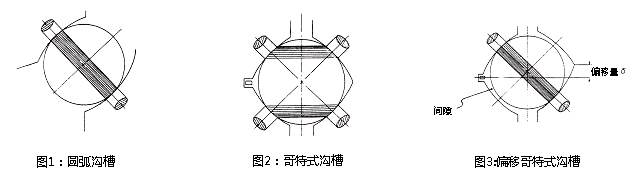

            圖1:圓弧溝槽 & 圖2:哥特式溝槽 & 圖3:偏移哥特式溝槽

            2. 耐沖擊性

            當沖擊載荷一樣的超高載荷作用的時候負荷容量不足時,對滾動起決定因素的眾多缺點之一 。如圖5所示為哥特式溝槽,當有超高負荷作用時,平時不接觸的溝槽此時會承受負荷,因此具有大的耐沖擊性。

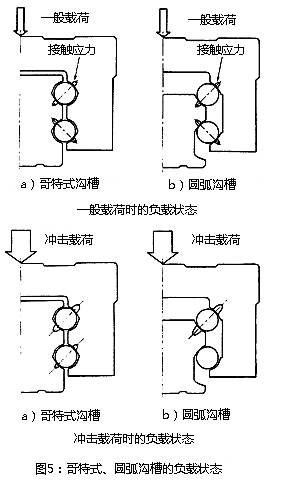

            圖5:哥特式、圓弧溝槽的負載狀態(tài)

            圖6為:與LH45AN型號相對應的無哥特式溝槽的導軌,在滑上面施加靜載荷,對產生的壓痕深度進行測量比較。根據理論計算,LH45AN壓痕深度為1/2以下。
            圖7所示為:LH45AN在施加基本額定靜載荷時產生的壓痕數(shù)據。
            這樣,哥特式溝槽的效果就很明顯了。

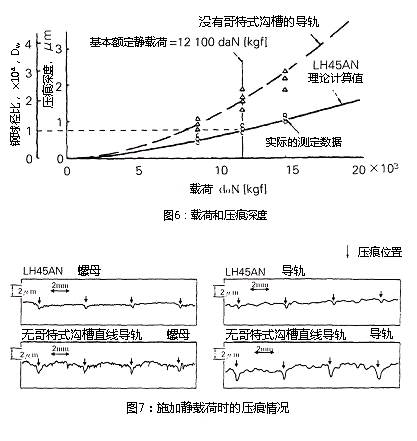

            圖6:載荷和壓痕深度 & 圖7:施加靜載荷時的壓痕情況
