NSK備有品種繁多的深溝球軸承。深溝球軸承也是軸承中最普通的種類，被應用于很多領域。

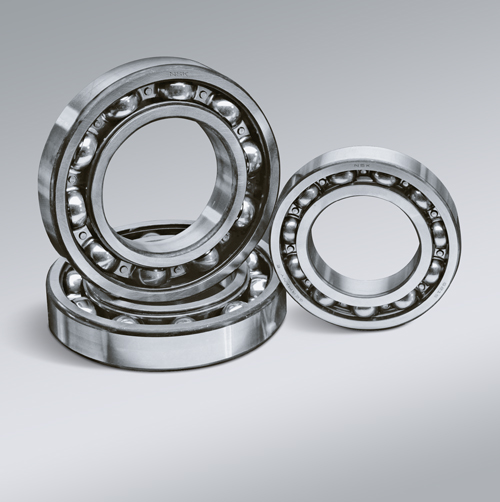

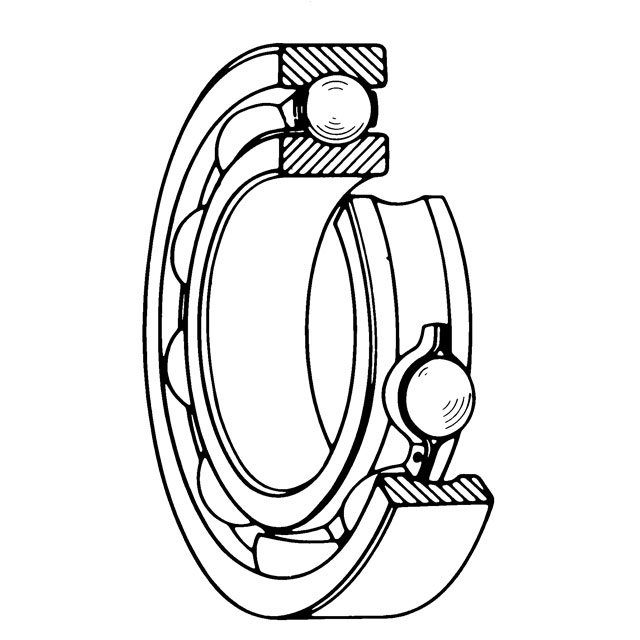

單列深溝球軸承
單列深溝球軸承，是滾動軸承中最具有代表性的結構，用途廣泛。除承受徑向負荷之外，還可以承受二個方向的軸向負荷。摩擦力矩小，最適用于要求高速旋轉，低噪音，低振動之用途。這種軸承，除開放式之外，還有加鋼板防塵蓋的軸承，加橡膠密封圈的軸承，或者在外圈外徑上附有止動環的軸承。一般多采用鋼板沖壓保持架。深溝球軸承， 大尺寸的軸承則使用銅合金車制保持架。用于高速旋轉時，也使用車制保持架。
小型及微型球軸承
微型和儀器用球軸承分兩個基本類型:深溝球軸承和角接觸球軸承。深溝球軸承又可根據詳細設計進一步分為下列五種類型：標準型、凸緣外圈型、寬內圈型、外圈或內圈的徑向厚度比普通軸承寬度大得多的擴展型、其內外兩圈徑向都非常薄的薄型。深溝球軸承也可按密封或防塵的形式分為“開放型”、“防塵蓋型”及“密封圏型”。
滿球軸承
滿球軸承，由于在內圈及外圈上設計了填球口，可比深溝球軸承多裝球。因為有填球口，所以不適于軸向負荷大的用途。BL2型及BL3型軸承，與62型及63型的單列深溝球軸承主要尺寸相同。除開放型外，也有鋼板防塵蓋ZZ型。另外，使用軸承時，盡可能將外圈的填球口位置作為非載荷圈。保持架為沖壓保持架。

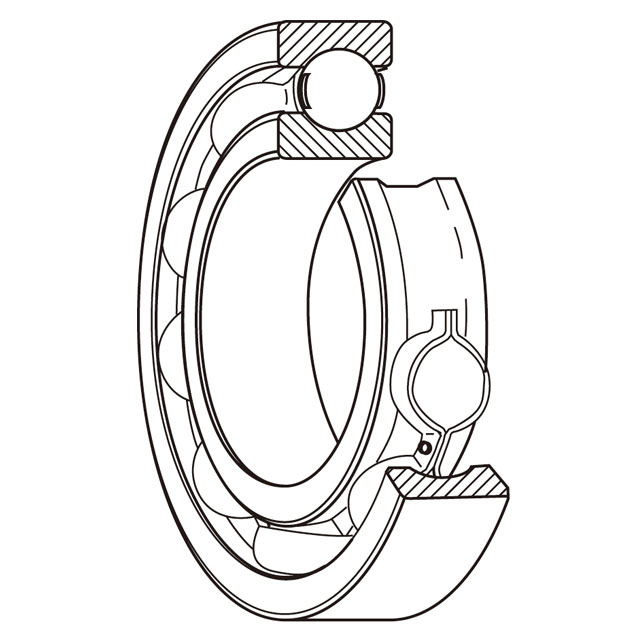

磁電機球軸承
內圈溝比深溝球承略淺一些，無擋邊側的外圈內徑從外圈的溝底呈圓柱面，外圈可以分離，便于軸承安裝。通常，將2 個軸承對置使用。這種軸承是內徑為4-20mm的小型軸承。主要用于小型發電機，回轉儀，計量儀器等。一般采用銅合金沖壓保持架。
